קאַנסטראַקשאַן פּראָצעס סטאַנדאַרדס פֿאַר שטאָל סטראַקטשערז (שטאָל ראָמען)

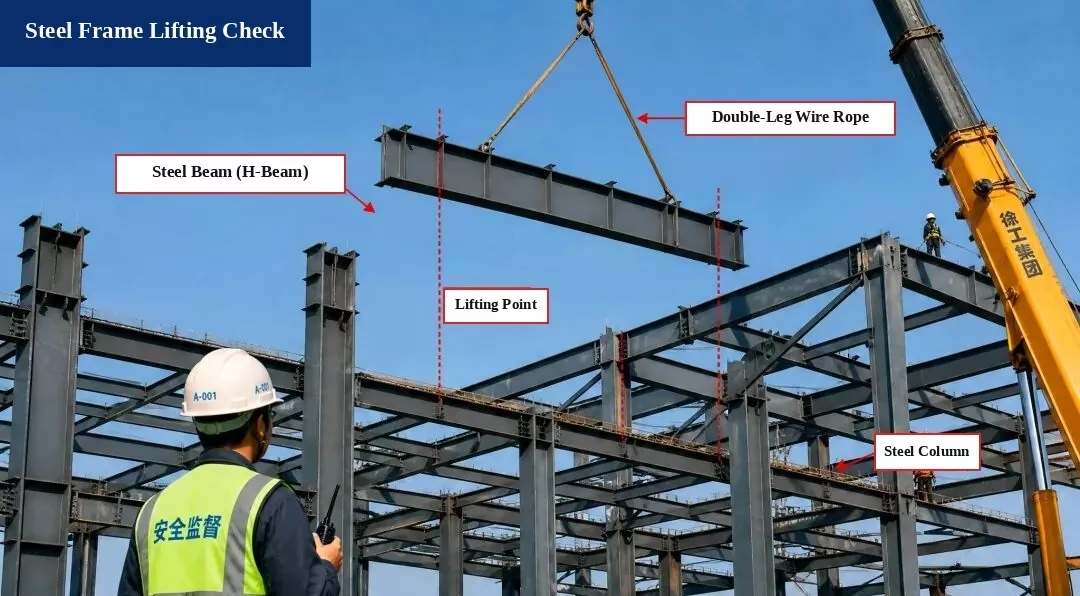

1. שטאָל ראַם ליפטינג טשעק (כויסטינג קאַלקולאַטיאָן)

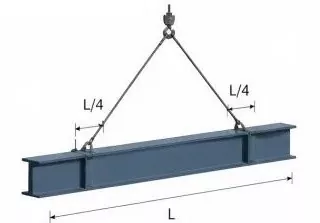

י ליפטינג דיאַגראַמע

מיטגליד:שטאָל שטראַל ה500 × 200 × 10 × 16, לענג ל = 12.0 עם

ליפטינג פונקטן:שטעלן אויף ל / 4 פון יעדער סוף פון די שטראַל

שלאַנג ווינקל:α ≈ 60°

וו. מאַסע קאַלקולאַטיאָן

1. זיך-וואָג פון שטראַל:
ג = ρ × V = 78.5 קן/מ³ × 0.212 מ³/מ × 12.0 עם = 199.9 קן

2. דינאַמיש לאָדן פאַקטאָר:נעמען 1.1

3. וואָג פון סלינגס:איגנאָרירט (נעגלאַדזשאַבאַל)

4. גאַנץ ליפטינג מאַסע:
פּ = ג × 1.1 = 219.9 קן

5. וואַרפלקע שפּאַנונג (באַלאַנסט מאַסע):
ה = פּ / (2 × קאָס α) = 219.9 / (2 × קאָס 60 °) = 219.9 קן

III. סלינג סאַפעטי טשעק

1. סלינג טיפּ:φ20 שטאָל דראָט שטריק, ברייקינג מאַסע פב = 360 קן

2. זיכערקייַט פאַקטאָר (ען):
n = פב / ה = 360 / 219.9 = 1.64 > 1.25

טרעפן נאָרמאַל רעקווירעמענץ!

טשעק מסקנא:
די ליפטינג אָפּעראַציע איז זיכער און מיץ קאָד רעקווירעמענץ.

רעפערענץ סטאַנדאַרדס

• קאָד פֿאַר קאַנסטראַקשאַן פון שטאָל סטראַקטשערז (גב 50755-2012)

• טעכניש קאָוד פֿאַר זיכערקייַט פון ליפטינג און כייסינג אין קאַנסטראַקשאַן (JGJ 276-2012)

זיכערקייַט הערות:

1. קוק די שטאָל שטראַל, דראָט ראָפּעס, און ליפטינג מכשירים איידער ליפטינג צו מאַכן זיכער זיי זענען זיכער און פאַרלאָזלעך.

2. באַשטימען אַ דעדאַקייטאַד מענטש צו פירן די ליפטינג פּראָצעס. קײנע ר טאר ק ניש ט שטײ ן אונטע ר דע ם אויפגעהויב ן באלקן .

3. האַלטן ליפטינג אַרבעט מיד ווען ווינט גיכקייַט ריטשאַז לעוועל 6 אָדער העכער.

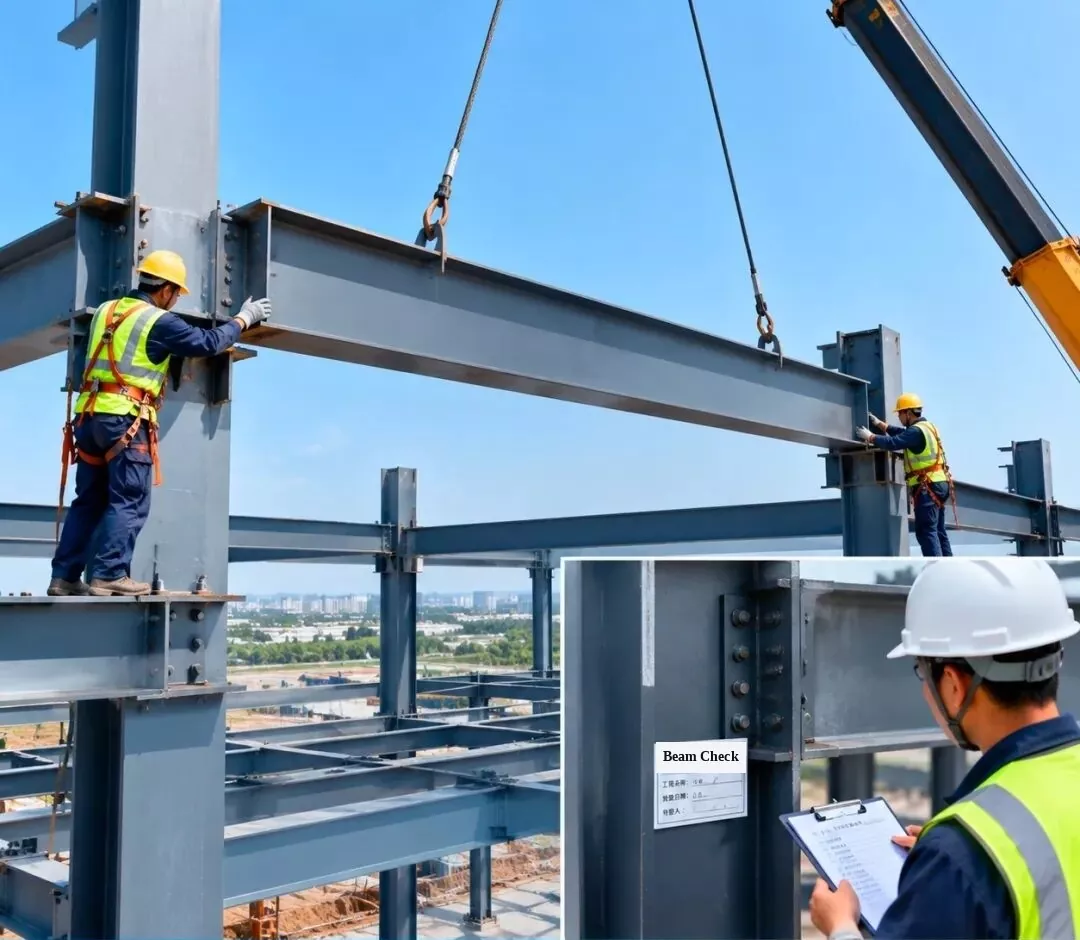

2. ייַנמאָנטירונג און דורכקוק פון שטאָל ראַם - ייַנמאָנטירונג פון שטאָל שטראַל

הייבן די שטאָל שטראַל אין זייַן פּלאַננעד שטעלע, דעמאָלט דורכקוקן און אַפּרווו די קשר דזשוינץ צו מאַכן זיכער אַז די ינסטאַלירונג קוואַליטעט מיץ פּלאַן רעקווירעמענץ.

[ינסעט טאַג אויף זייַל: ינסטאַללאַטיאָן דורכקוק פון שטאָל שטראַל | פּראָיעקט נאָמען: וואָרקשאָפּ #1 | דורכקוק טאָג | אינספעקטאר]

3. ייַנמאָנטירונג און דורכקוק פון שטאָל ראַם - ייַנמאָנטירונג פון שטאָל דאַך טראַס

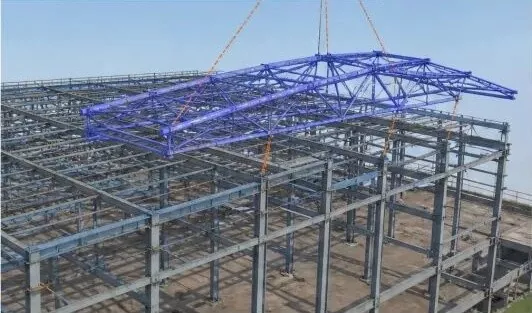

1. 3D BIM סימיאַליישאַן:סימולירן די ייַנמאָנטירונג פון שטאָל דאַך בינטל צו פֿאַרבעסערן די ליפטינג פּלאַן און ינסטאַלירונג סדר.

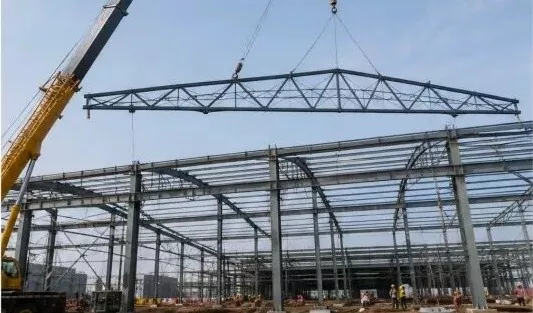

2. דאַך בינטל ליפטינג:ניצן אַ טראָק קראַנע צו הייבן די בינטל און שטעלן עס סלאָולי אין שטעלע בשעת איר האַלטן עס באַלאַנסט.

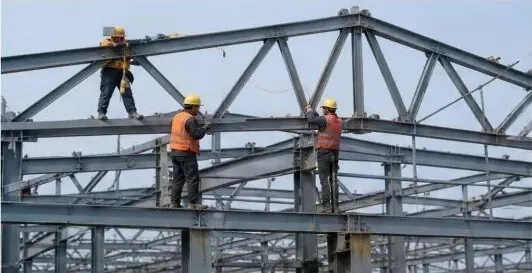

3. פּאַזישאַנינג & צייַטווייַליק פיקסיר:נאָך די דאַך בינטל איז אין פּלאַץ, זיכער עס טעמפּערעראַלי און סטרויערן זייַן שטעלע און הייך (הייך).

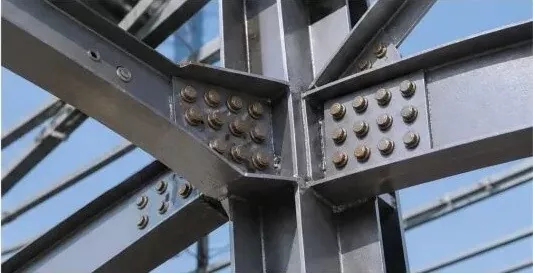

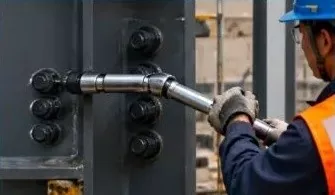

4. הויך-סטרענגטה באָלט קאַנעקשאַן:פאַרשטייַפן די הויך-שטאַרקייַט באָלץ לויט די פּלאַן כּללים צו ענשור אַ שטאַרק קשר.

5. ינסטאַלירונג דורכקוק:קוק די בינטל הייך, שפּאַן, בענדינג (דעפלעקטיאָן) און ווערטיקאַל אַליינמאַנט צו מאַכן זיכער אַז זיי טרעפן די קאָד.

6. דורכקוק רעקאָרד:נאָך דורכגיין די דורכקוק, פאַרענדיקן די רעקאָרד פאָרעם און מאַך אויף צו דער ווייַטער קאַנסטראַקשאַן שריט.

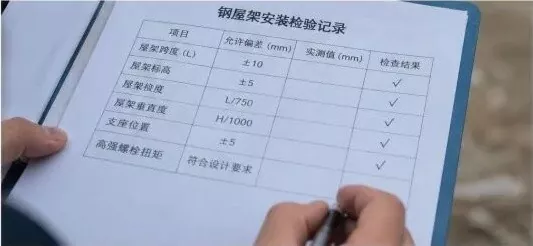

דורכקוק רעקאָרד פון שטאָל דאַך בינטל

דורכקוק נומער	דערלויבט טעות (מם)	געמאסטן ווערט (מם)	קוק רעזולטאַט
שפּאַן שפּאַן (ל)	±10	—	√ (פאָרן)
בינטל הייך (הייך)	±5	—	√ (פאָרן)
בענד בענד (דעפלעקטיאָן)	ל / 750	—	√ (פאָרן)
טראַס ווערטיקאַל אַליינמאַנט	ה / 1000	—	√ (פאָרן)
שטיצן שטעלע	±5	—	√ (פאָרן)
הויך-סטרענגטה באָלט טאָרק	מיץ פּלאַן רעקווירעמענץ	—	√ (פאָרן)

שליסל קאָנטראָל פונקטן:

קאָנטראָלירן אַלע ינקאַמינג שטאָל פּאַרץ אויף פּלאַץ צו באַשטעטיקן זייער טיפּ, גרייס און וועלד קוואַליטעט;
ניצן אַ זיכער און פּראַקטיש ליפטינג פּלאַן צו ענשור ליפטינג זיכערקייַט;
סטרויערן און פאַרריכטן די בינטל רעכט נאָך עס איז געשטעלט אין שטעלע;
פאַרשטייַפן אַלע הויך-שטאַרקייַט באָלץ רעכט און פּרובירן זייער טאָרק לויט די קאָד;
דורכפירן אַ פול דורכקוק צו מאַכן זיכער אַז די אינסטאַלירן סטרוקטור מיץ אַלע פּלאַן און קאָד רעקווירעמענץ.

4. סטיל ראַם ינסטאַללאַטיאָן און דורכקוק - גענייגט שטאָל שטראַל ינסטאַללאַטיאָן

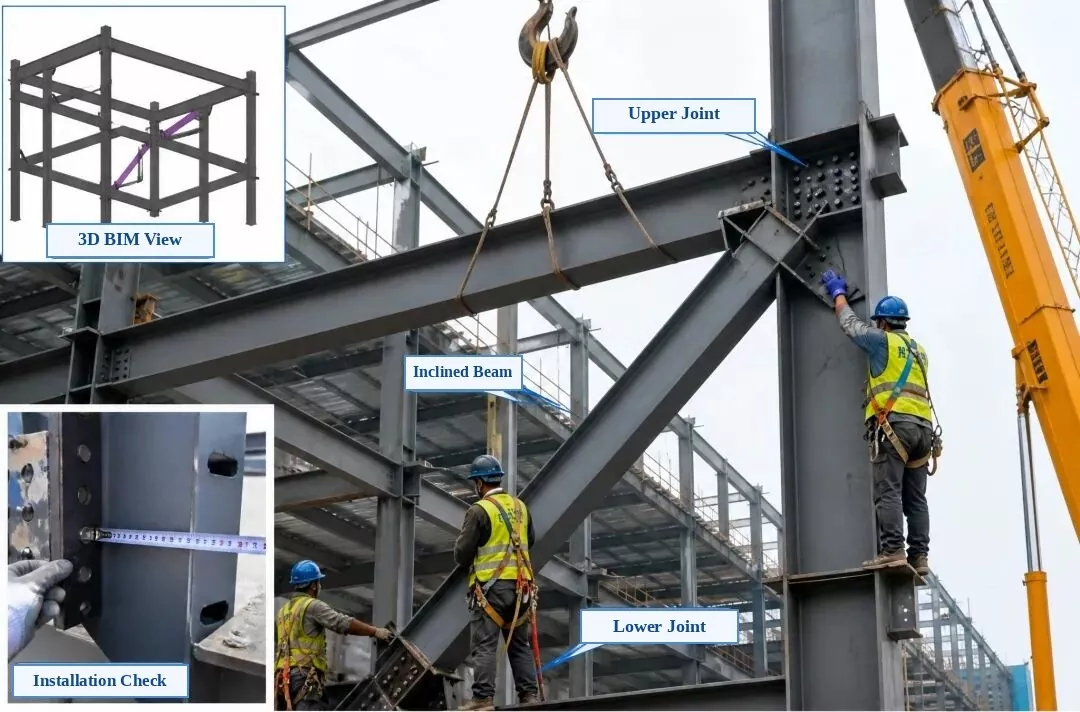

עקסטראַקטעד פאָטאָ לאַבעלס:שפּיץ-לינקס אַרייַנלייגן: 3D BIM View | דנאָ-לינקס אַרייַנלייגן: ייַנמאָנטירונג טשעק | הויפּט פאָטאָ: אויבערשטער קאַנעקשאַן דזשאָינט, גענייגט שטאָל שטראַל (דיאַגאָנאַל בראַסע), נידעריקער קאַנעקשאַן דזשאָינט

ייַנמאָנטירונג און דורכקוק פון שטאָל ראַם - ינסטאַללאַטיאָן פון גענייגט שטאָל שטראַל

1. פאַר-ינסטאַלירונג טשעק:קאָנטראָלירן די טייל נומער, גרייס, ריגל לאָך שטעלעס און די ריכטונג פון די קשר טעלער. מאַכן זיכער אַז די קאָנטאַקט סערפאַסיז זענען פלאַך, ריין און פריי פון בוררס אָדער ייל.

2. ליפטינג און פּאַזישאַנינג:ניצן צוויי ליפטינג פונקטן צו הייבן די גענייגט שטראַל סלאָולי אין פּלאַץ. פאַרריכטן עס טעמפּערעראַלי און מאַכן זיכער אַז ביידע די אויבערשטער און נידעריקער דזשוינץ שורה זיך אַקיעראַטלי מיט די שטאָל זייַל און שטראַל.

3. אַליינמאַנט און אַדזשאַסטמאַנט:סטרויערן די סענטערלינע שטעלע, הייך און ווערטיקאַל אַליינמאַנט פון די גענייגט שטראַל צו טרעפן די פּלאַן רעקווירעמענץ. פאַרענדיקן די שטענדיק קשר נאָך אַליינמאַנט.

4. קשר מעטאָד:פאַרבינדן מיט הויך-שטאַרקייַט באָלץ. פאַרשטייַפן זיי יוואַנלי פון די צענטער אַוטווערד צו ביידע זייטן ווי פארלאנגט דורך די פּלאַן, און צייכן יעדער ריגל נאָך די לעצט טייטנינג פּאַסיז דורכקוק.

5. ינסטאַלירונג דורכקוק:קאָנטראָלירן די סענטערלינע שטעלע, הייך, ווערטיקאַל אַליינמאַנט, טעלער קאָנטאַקט טייטנאַס און ריגל טייטנינג קוואַליטעט. אַלץ מוזן טרעפן די קאָוד פֿאַר אַקסעפּטאַנס פון קאַנסטראַקשאַן קוואַליטעט פון שטאָל סטראַקטשערז (GB 50205).

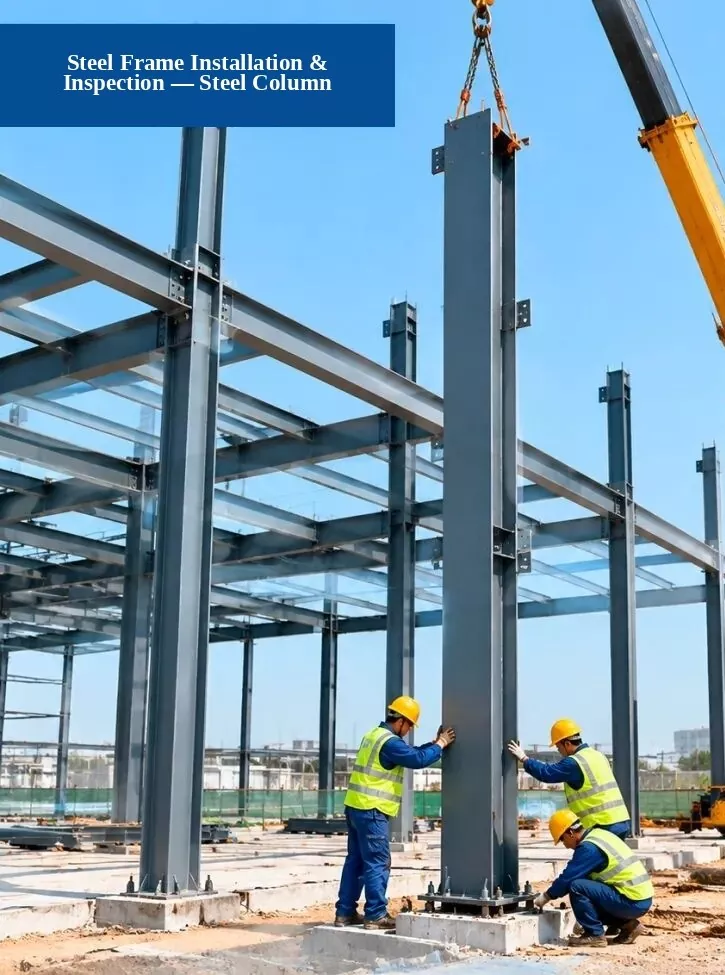

5. ייַנמאָנטירונג און דורכקוק פון שטאָל ראַם - ייַנמאָנטירונג פון שטאָל קאַלאַם

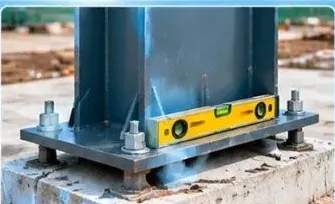

1. יסוד טשעק:קאָנטראָלירן צי די אַנקער ריגל שטעלעס, יסוד הייך און יסוד דימענשאַנז טרעפן די פּלאַן רעקווירעמענץ.

2. ווערטיקאַל אַליינמאַנט טשעק:ניצן אַ גאַנץ סטאַנציע, לאַזער פּלאַמב אָדער סטראַיגהטעד שטאַפּל צו קאָנטראָלירן ווי גלייַך (ווערטיקאַל) די שטאָל זייַל שטייט.

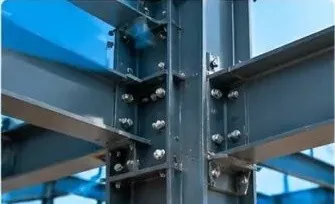

3. קאַנעקשאַן קוואַליטעט טשעק:קאָנטראָלירן צי די הויך-שטאַרקייַט באָלץ, וועלדז און קשר פּלאַטעס טרעפן די נאָרמאַל רעקווירעמענץ.

קאַנסטראַקשאַן פּראָצעס:1. צוגרייטונג אַרבעט → 2. הייבן & אָרט שטאָל זייַל → 3. ינסטאַלירן & זיכער → 4. דורכקוק & אַקסעפּטאַנס

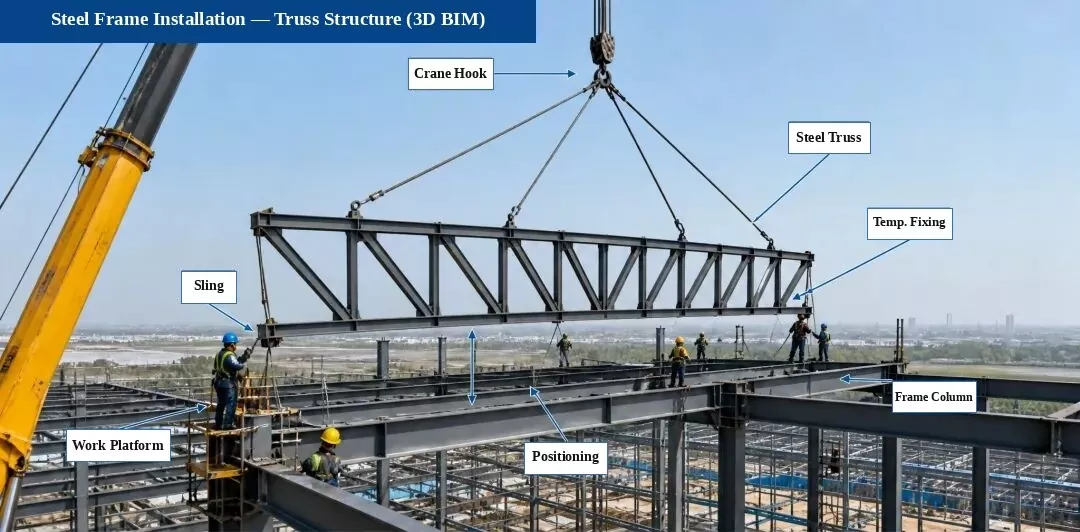

6. ייַנמאָנטירונג פון שטאָל ראַם - ייַנמאָנטירונג פון טראַס סטרוקטור (3D BIM דיאַגראַמע)

ינסטאַלירונג פּראָצעס:יבערבליק & מאַרקינג → שטיצן טשעק → הייבן & אָרט → צייטווייליגע פיקסיר → אַליינמאַנט & אַדזשאַסטמאַנט → הויך-סטרענגטה באָלט קאַנעקשאַן → וועלדינג (אויב פארלאנגט)

שליסל ינסטאַלירונג פונקטן:

איידער ליפטינג, טאָפּל טשעק די שטיצן סענטערלינע, הייך און עמבעדיד טייל שטעלעס;
צוטשעפּען ווינט פירן ראָפּעס (טאַגלינעס) בעשאַס ליפטינג צו האַלטן די בינטל סטאַביל;
סטרויערן און טעמפּערעראַלי באַוואָרענען די בינטל רעכט נאָך פּלייסמאַנט צו פאַרמייַדן בענדינג אָדער דיסטאָרשאַן;
הויך-שטאַרקייַט ריגל קאַנעקשאַנז מוזן נאָכגיין פּלאַן און קאָד כּללים און זיין טייטאַנד צו די פארלאנגט טאָרק;
וועלד קוואַליטעט מוזן טרעפן די כּללים אין די קאָוד פֿאַר אַקסעפּטאַנס פון קאַנסטראַקשאַן קוואַליטעט פון שטאָל סטראַקטשערז (GB 50205).

שליסל דורכקוק ווייזט (פּלאַץ פאָטאָס):

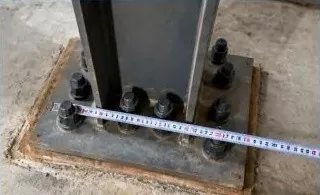

1. שטיצן & דזשאָינט טשעק

קאָנטראָלירן די שטעלעס און כייץ פון שטיצן באָלץ, שים פּלאַטעס און עמבעדיד פּאַרץ צו מאַכן זיכער אַז זיי טרעפן די פּלאַן רעקווירעמענץ.

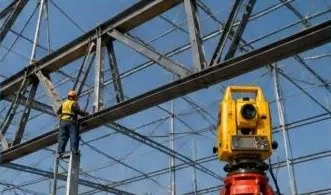

2. טראַס אַליינמאַנט טשעק

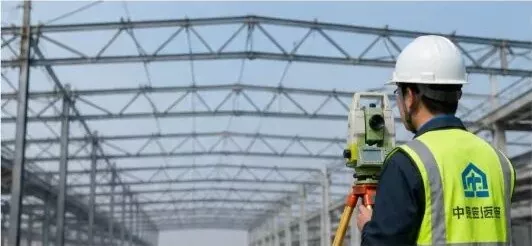

ניצן אַ גאַנץ סטאַנציע צו מעסטן די סענטערלינע, הייך און בענדינג פון די בינטל און מאַכן אַליינמאַנט אַדזשאַסטמאַנץ.

3. הויך-סטרענגטה באָלט טשעק

קאָנטראָלירן די נומער, גרייס און טאָרק פון די הויך-שטאַרקייַט באָלץ, און שייַעך-פּרובירן זיי ווי פארלאנגט דורך די קאָד.

באַמערקונג:די בינטל סטרוקטור אין דעם פּרויעקט איז פאַר - פארזאמלט אין דער פאַבריק און אויפגעהויבן אין סעקשאַנז אויף פּלאַץ צו ענשור פּינטלעך ינסטאַלירונג, קוואַליטעט און זיכערקייַט.

7. שטאָל ראַם & פּראָפילעד מעטאַל דאַך שיט ינסטאַלירונג און דורכקוק

ייַנמאָנטירונג און דורכקוק פון שטאָל ראַם

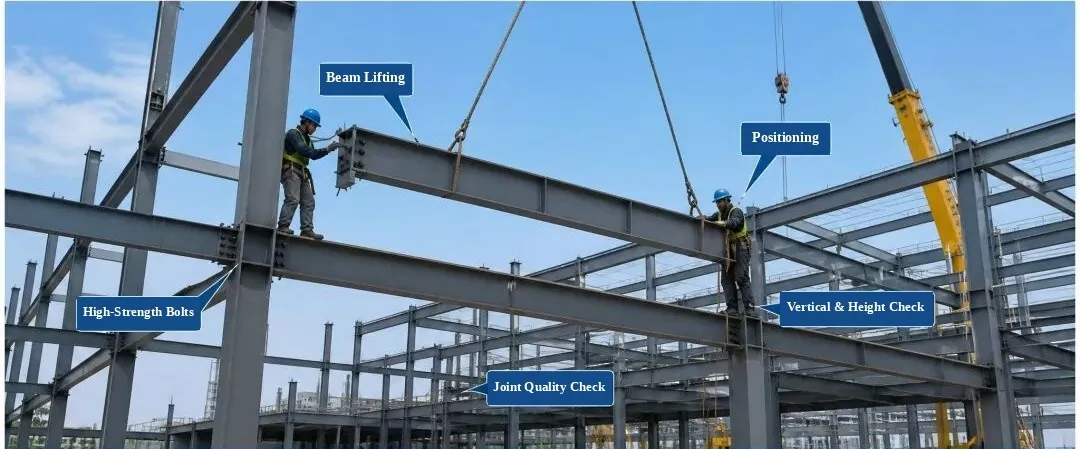

(לאַבעלס: שטראַל ליפטינג, פּאַזישאַנינג, הויך-סטרענגטה באָלץ, ווערטיקאַל & הייך טשעק, שלאָס קוואַליטעט טשעק)

1. ינקאַמינג טייל טשעק:קאָנטראָלירן די מאַטעריאַל קוואַליטעט, גרייס, ייבערפלאַך צושטאַנד און סטרייטנאַס. ינסטאַלירן בלויז נאָך דורכפאָר דורכקוק.

2. פּראָצעס קאָנטראָל:קאָנטראָל טייל פּאַזישאַנינג, הייך, ווערטיקאַל אַליינמאַנט און ריגל טייטנינג בעשאַס ינסטאַלירונג.

3. דורכקוק ייטאַמז:סענטערלינע שטעלע, הייך, ווערטיקאַל אַליינמאַנט, ייבערפלאַך פלאַטנאַס און ריגל קשר קוואַליטעט.

4. קוואַליטי סטאַנדאַרד:מוזן טרעפן די קאָוד פֿאַר אַקסעפּטאַנס פון קאַנסטראַקשאַן קוואַליטעט פון שטאָל סטראַקטשערז (GB 50205-2020).

פּראָפילעד מעטאַל דאַך שיט ינסטאַללאַטיאָן & דורכקוק

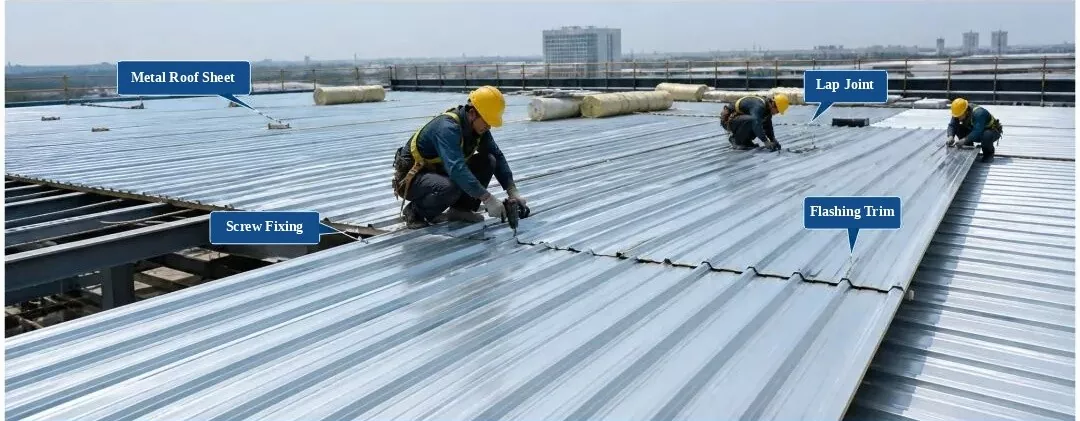

(לאַבעלס: מעטאַל דאַך בלאַט, לאַפּ דזשאָינט, זיך-טאַפּינג שרויף פיקסיר, פלאַשינג טרים)

1. מאַטעריאַל טשעק:קאָנטראָלירן די טאַפליע פּראָפיל, גרעב, קאָוטינג און קאָליר. ניצן בלויז נאָך גייט פארביי דורכקוק.

2. ינסטאַלירונג כּללים:אָוווערלאַפּ די פּאַנאַלז ריכטיק און פאַרריכטן זיי פעסט. האַלטן שרויף ספּייסינג ין נאָרמאַל לימאַץ, אָן פעלנדיק אָדער מיספּלייסט סקרוז.

3. דורכקוק ייטאַמז:דאַך פלאַטנאַס, אָוווערלאַפּ ברייט, פאַסאַנינג פונט ספּייסינג און וואָטערפּרופינג פרטים.

4. קוואַליטי סטאַנדאַרד:מוזן טרעפן די טעכניש קאָוד פֿאַר מעטאַל דאַך אינזשעניריע (GB 50345-2012).

8. ייַנמאָנטירונג און דורכקוק פון שטאָל ראַם - ייַנמאָנטירונג פון שטאָל טרעפּ און האַנדרייל

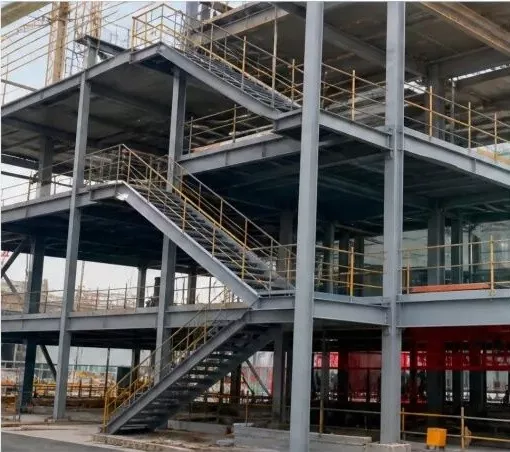

1. געענדיקט שטאָל טרעפּ און כאַנדריילז (פּלאַץ פאָטאָ)

2. 3D BIM מאָדעל (שטאָל טרעפּ און האַנדריילז)

3. סטיל סטיר ינסטאַללאַטיאָן (פּלאַץ אַרבעט)

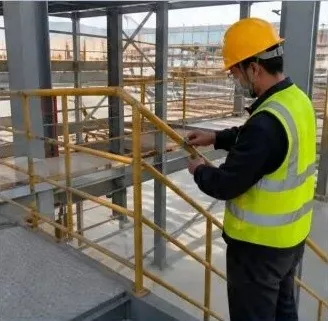

4. האַנטרייל ייַנמאָנטירונג (פּלאַץ אַרבעט)

5. ינסטאַלירונג קוואַליטעט דורכקוק (פּלאַץ טשעק)

אינסטרוקציעס:

איידער ינסטאָלינג שטאָל טרעפּ און כאַנדריילז, טאָפּל טשעק די קאָמפּאָנענט דימענשאַנז, כייץ און אויסלייג סענטערליינז;
ווען ניצן באָלטיד קאַנעקשאַנז, קאָנטראָלירן די ריגל גרייס, קוואַנטיטי און טאָרק צו ענשור אַ פעסט קשר;
אינסטאַלירן כאַנדריילז מוזן זיין פעסט און גלייַך, מיט פול און גלאַט וועלדז וואָס טרעפן פּלאַן און קאָד רעקווירעמענץ;
דורכפירן אַ קוואַליטעט דורכקוק נאָך ייַנמאָנטירונג און פּלאָמבירן די דורכקוק רעקאָרד צו ענשור די קוואַליטעט פון די פּרויעקט.

שטאָל סטרוקטורesזענען וויידלי געניצט אין הייַנט ס קאַנסטראַקשאַן מאַרק צו בויען בנין ראָמען, און זיי וועלן ווערן די הויפּט ברירה פֿאַר ערשטיק בנין סטראַקטשערז אין דער צוקונפֿט. שטאָל סטראַקטשערז האָבן פילע סאַב-קאַטעגאָריעס, סטרוקטור טייפּס און קאָמפּאָנענט טייפּס. באַזירט אויף די סטראַקטשעראַל סיסטעם, זיי זענען צעטיילט אין פיר הויפּט טייפּס: טויער ראָמען, פּלאַץ גרידס, טראַסיז און ראַם סטראַקטשערז.
