נייַן שליסל ווייזט פֿאַר די פּלאַן און קאַנסטראַקשאַן פון שטאָל סטרוקטור פאַבריק בנינים

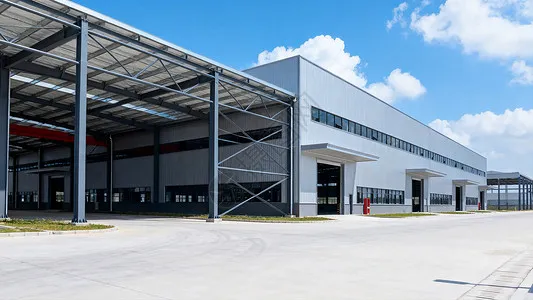

שטאָל סטרוקטור פאַבריק בניניםהאָבן שוין וויידלי דערקענט אין קאַנסטראַקשאַן ינזשעניעריע ווייַל זיי זענען שנעל צו בויען, ליכט אין זיך-וואָג, האָבן גוט סייזמיק פאָרשטעלונג און ינווייראַנמענאַלי פרייַנדלעך. אין די פּלאַן פון ינדאַסטריאַל בנינים, זיי האָבן ביסלעכווייַז ריפּלייסט די כעוויער ריינפאָרסט באַטאָנען סטרוקטור.

שטאָל סטראַקטשערז האָבן נישט געניצט אין טשיינאַ פֿאַר אַ לאַנג צייַט, און זייער דיטיילד פּלאַן און קאַנסטראַקשאַן טעקניקס זענען נאָך דעוועלאָפּעד. כאָטש שטאָל סטרוקטור ינדאַסטריאַל בנינים פאָרשלאָגן פילע אַדוואַנטידזשיז, שטאָל ווי אַ מאַטעריאַל אויך האט דיסאַדוואַנטידזשיז - פֿאַר בייַשפּיל, נעבעך פייַער קעגנשטעל און אַ טענדענץ צו קעראָוד. די סיבות מוזן זיין גענומען אין חשבון ביידע די פּלאַן און די קאַנסטראַקשאַן סטאַגעס.

י. די הויפּט אַדוואַנטאַגעס פון שטאָל סטרוקטור פאַבריק בילדינגז

ווי דערמאנט אין די קיצער, די הויפּט אַדוואַנטידזשיז פוןשטאָל סטרוקטור אינדוסטריעלע בניניםזענען ווי גייט. ערשטער, אין טערמינען פון קאַנסטראַקשאַן גיכקייַט: שטאָל קאַמפּאָונאַנץ קענען זיין מאַסע-פּראָדוצירט אין אַ פאַבריק; קאַנסטראַקשאַן איז פּשוט און ירעקשאַן איז שנעל, וואָס זייער פאַרקירצן די קאַנסטראַקשאַן צייַט. רגע, אין טערמינען פון זיך-וואָג: די סטראַקטשעראַל וואָג פון דעם בנין קענען זיין רידוסט מיט וועגן 30%; דאָס איז ספּעציעל שפּאָרעוודיק אויף זייטלעך מיט נידעריק יסוד שייַכעס קאַפּאַציטעט אָדער הויך סייזמיק פאָרטאַפאַקיישאַן ינטענסיטי, ווו די קוילעלדיק עקאנאמיע איז בעסער ווי אַז פון ריינפאָרסט באַטאָנען סטראַקטשעראַל סיסטעמען. צום סוף, אין טערמינען פון ינווייראַנמענאַל שוץ: שטאָל סטראַקטשערז געהערן צו די משפּחה פון עקאָ-פרייַנדלעך גרין בנין סיסטעמען; שטאָל זיך איז אַ הויך-שטאַרקייַט, הויך-עפעקטיווקייַט מאַטעריאַל מיט הויך ריסייקלינג ווערט, און עס טוט נישט דאַרפן פאָרמוואָרק בעשאַס קאַנסטראַקשאַן.

וו. די וויכטיקייט פון צייכענונג פּלאַן

דראַווינגס זענען די יקער פון קאַנסטראַקשאַן אין קיין פּרויעקט. בעשאַס די פּלאַן פאַסע פון ​​אַ שטאָל סטרוקטור אינדוסטריעלע בנין, די פאַכמאַן טעקנישאַנז פון די קאַנסטראַקשאַן אַפּאַראַט זאָל זיין אָרגאַניזירט צו דורכפירן אַ שלאָס צייכענונג רעצענזיע, קאָנטראָלירן די דראַווינגס פֿאַר "ערראָרס, אָומישאַנז, קאַליזשאַנז און דיפישאַנסיז" אַזוי אַז פּראָבלעמס זענען סאַלווד איידער קאַנסטראַקשאַן הייבט און די פּראַל פון צייכענונג ישוז אויף קוואַליטעט און פּלאַן איז מינימאַל. פֿאַר אַ שטאָל סטרוקטור פּרויעקט, באַזונדער קאַנסטראַקשאַן אָרגאַניזאַציע דיזיינז זאָל זיין צוגעגרייט פֿאַר די פאַבריקיישאַן בינע און די ירעקשאַן בינע; די פאַבריקיישאַן פּראָצעס דאָקומענט זאָל דעקן די קוואַליטעט סטאַנדאַרדס און טעכניש רעקווירעמענץ פון יעדער פּראָצעס און סאַב-נומער אין די פאַבריקיישאַן בינע, ווי געזונט ווי די ספּעציפיש מיטלען וואָס זענען אַפּט צו ענשור פּראָדוקט קוואַליטעט.

III. פּלאַן פּרינסאַפּאַלז פֿאַר די ברייסינג סיסטעם

צו פארזיכערן די ספּיישאַל נאַטור פון דעם בנין, פֿאַרבעסערן די קוילעלדיק סטיפנאַס, אַנטקעגנשטעלנ זיך און יבערשיקן לאַנדזשאַטודאַנאַל האָריזאָנטאַל פאָרסעס, פאַרמייַדן יבעריק דיפאָרמיישאַן פון מיטגלידער, ויסמיידן בוקקלינג פון קאַמפּרעשאַן מיטגלידער, און גאַראַנטירן די קוילעלדיק פעסטקייַט פון די סטרוקטור, אַ פאַרלאָזלעך ברייסינג סיסטעם זאָל זיין עריינדזשד לויט די סטראַקטשעראַל פאָרעם פון דעם בנין, די קראַנע אויסלייג, די לענג פון די וואַרשטאַט און די לענג פון די ווייבריישאַן ויסריכט, די לענג פון די וואַרשטאַט, די לענג פון די וואַרשטאַט און די לענג פון די וואַרשטאַט. יעדער טעמפּעראַטור זאָנע זאָל זיין צוגעשטעלט מיט אַ סטאַביל ינטער-זייַל ברייסינג סיסטעם, עריינדזשד אין קאָואָרדאַניישאַן מיט די דאַך לאַטעראַל האָריזאָנטאַל ברייסינג. די שטעלע פון ​​דער נידעריקער-זייַל ברייסינג איז אַ שליסל פאַקטאָר אַז דיטערמאַנז די ריכטונג פון לאַנדזשאַטודאַנאַל דיפאָרמיישאַן און אַפעקץ די סומע פון ​​טערמאַל דרוק; די נידעריקער זייַל ברייסינג זאָל זיין געשטעלט ווי נאָענט ווי מעגלעך צו די מיטן פון די טעמפּעראַטור זאָנע, אַזוי אַז לאַנדזשאַטודאַנאַל מיטגלידער אַזאַ ווי קראַנע בימז קענען יקספּאַנד און קאָנטראַקט פרילי צו ביידע ענדס ווי די טעמפּעראַטור ענדערונגען. ווען די טעמפּעראַטור זאָנע איז קורץ, אַ איין גאַנג פון נידעריק-זייַל ברייסינג איז בכלל געשטעלט אין די מיטל. אָבער, ווען די טעמפּעראַטור זאָנע איז מער ווי 150 עם, צוויי שטעלט פון נידעריקער-זייַל ברייסינג זאָל זיין אינסטאַלירן ין דער זאָנע צו ענשור לאַנדזשאַטודאַנאַל סטיפנאַס; זיי זאָל זיין געשטעלט אין די מיטל דריט פון די טעמפּעראַטור זאָנע ווי ווייַט ווי מעגלעך, און די צענטער-צו-צענטער דיסטאַנסע צווישן די צוויי שטעלט זאָל נישט יקסיד 72 עם, אַזוי צו ויסמיידן יבעריק טערמאַל דרוק.

IV. שליסל ווייזט פֿאַר סייזמיק פּלאַן

ווען איר דורכפירן די סייזמיק פּלאַן פון אַ שטאָל סטרוקטור אינדוסטריעלע בנין, די פאלגענדע פונקטן זאָל זיין אנגעוויזן. ערשטער, אין טערמינען פון אַלגעמיין אויסלייג, די מאַסע און סטיפנאַס פון די סטרוקטור זאָל זיין יוואַנלי פונאנדערגעטיילט אַזוי אַז דער בנין איז לאָודיד יונאַפאָרמלי און דיפאָרמז אין אַ קאָואָרדאַנייטיד וועג; אַניוואַן סטיפנאַס זאָל זיין אַוווידיד, ווייַל עס האט אַ אַנפייוועראַבאַל ווירקונג אויף סייזמיק פאָרשטעלונג. פֿאַר די טראַנזווערס סטרוקטור, אַ שטרענג ראַם, אָדער אַ ראַם אין וואָס די דאַך בינטל איז שטרענג קאָננעקטעד צו די שפאלטן, זאָל זיין אנגענומען, אַזוי צו מאַכן פול נוצן פון די מאַסע-שייַכעס פאָרשטעלונג פון שטאָל און רעדוצירן די טראַנזווערס דיפאָרמיישאַן. רגע, שטאָל סטרוקטור בנינים יוזשאַוואַלי פאַרלאָזן נישט ווייַל די שטאַרקייַט פון מיטגלידער איז ניט גענוגיק, אָבער ווייַל מיטגלידער בלעכע; דעריבער, אַ געזונט-עריינדזשד ברייסינג סיסטעם וואָס געראַנטיז די קוילעלדיק פעסטקייַט פון דעם בנין איז ספּעציעל וויכטיק. צום סוף, אונטער ערדציטערניש קאַמף, נידעריק-ציקל מידקייַט אַקערז, און זייַן ווירקונג אויף דעם בנין מוזן זיין קאַנסידערד אין פּלאַן. דער פּלאַן פון סטראַקטשעראַל קאַנעקשאַנז זאָל ענשור אַז שלאָס דורכפאַל טוט נישט פּאַסירן איידער די פול-אָפּטיילונג יילדינג פון די סטראַקטשעראַל מיטגלידער; די מיטגלידער זאָל זיין ערלויבט צו אַרייַן די פּלאַסטיק בינע אַזוי אַז זיי קענען גאָר אַרייַנציען סייזמיק ענערגיע און אַנטוויקלען זייער סייזמיק קאַפּאַציטעט.

V. די וויכטיקייט פון היץ- און פייער-קעגנשטעל פּלאַן

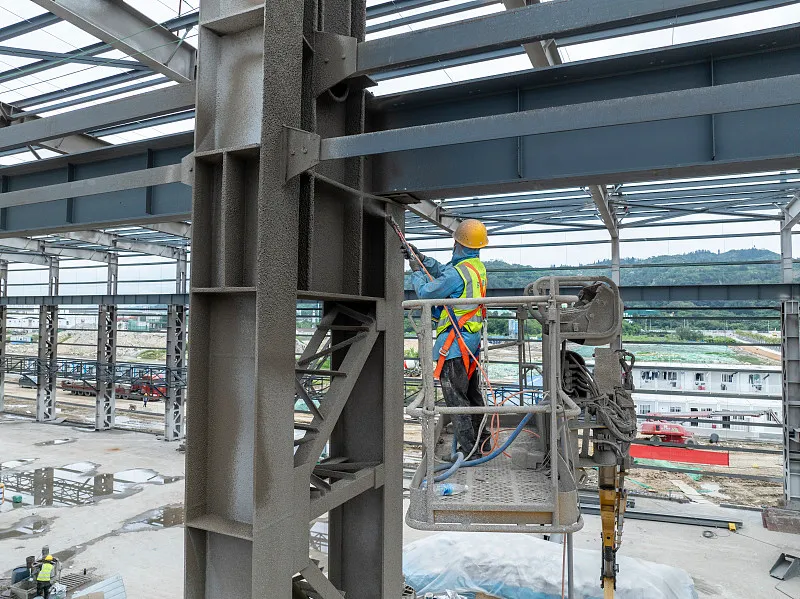

שטאָל סטרוקטור אינדוסטריעלע בניניםהאָבן נעבעך פייַער קעגנשטעל. ווען שטאָל איז העאַטעד אויבן 100 °C, זייַן טענסאַל שטאַרקייַט דיקריסאַז און זייַן פּלאַסטיסיטי ינקריסיז ווי די טעמפּעראַטור ריסעס. אַרום 250 °C, די טענסאַל שטאַרקייַט פון שטאָל ינקריסיז אַ ביסל בשעת זייַן פּלאַסטיסיטי דיקריסאַז - אַ דערשיינונג באקאנט ווי בלוי בריטטלענעסס. העכער 250 °C, שטאָל הייבט צו קריכן. ביי וועגן 500 °C, די שטאַרקייַט פון שטאָל טראפנס אַזוי נידעריק אַז די שטאָל סטרוקטור קען ייַנבראָך. דעריבער, ווען די ייבערפלאַך טעמפּעראַטור פון אַ שטאָל סטרוקטור יקסידז 150 °C, טערמאַל ינסאַליישאַן און פייַער שוץ פּלאַן מוזן זיין צוגעשטעלט (יוזשאַוואַלי אַטשיווד דורך אַפּלייינג היץ-קעגנשטעליק, פייַער-פּראַטעקטיוו קאָוטינגז).

אין די קאַנסטראַקשאַן פוןשטאָל סטרוקטור אינדוסטריעלע בנינים, פי ל פראקטיש ע פראבלעמע ן שטייען ; דאָ מיר אַנאַלייז בלויז די מערסט באַוווסט אָנעס.

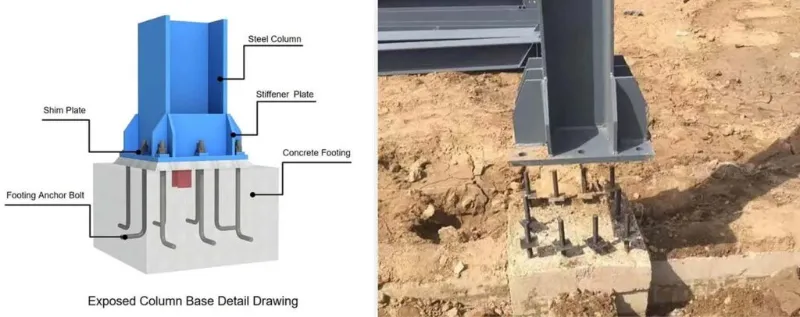

VI. עמבעדדינג אַנקער באָלץ בעשאַס קאַנסטראַקשאַן

עס קענען זיין געזאָגט אַז צי די אַנקער באָלץ זענען פעסט אינסטאַלירן איז פונדאַמענטאַל פֿאַר די פעסטקייַט פון אַ שטאָל סטרוקטור אינדוסטריעלע בנין. די אַקיעראַסי פון די אַנקער באָלץ גלייַך אַפעקץ די פּאַזישאַנינג פון די שטאָל סטרוקטור. אַנקער באָלץ מוזן זיין עמבעדיד מיט שטרענג פּינטלעכקייַט: אַקס דיווייישאַן ± 2.0 מם, און הייך ± 5.0 מם. איידער איר ינסטאַלירן די זייַל אַנקער באָלץ, פּרויעקט יעדער אַקס פון די האָריזאָנטאַל קאָנטראָל נעץ אויף די שפּיץ ייבערפלאַך פון די זייַל יסוד און פאַרמאַכן די שלייף, אַזוי צו גאַראַנטירן די ייַנמאָנטירונג אַקיעראַסי פון די באָלץ; דעמאָלט צייכן די ויסווייניקסט עדזשאַז פון די שפאלטן לויט די אַקסעס. אַמאָל די שטיצן ראַם (שאָרינג) פֿאַר די זייַל אַנקער באָלץ איז ערעקטעד, אַריבערפירן די פארלאנגט הייך אַנטו די שטאָל-רער ראַם.

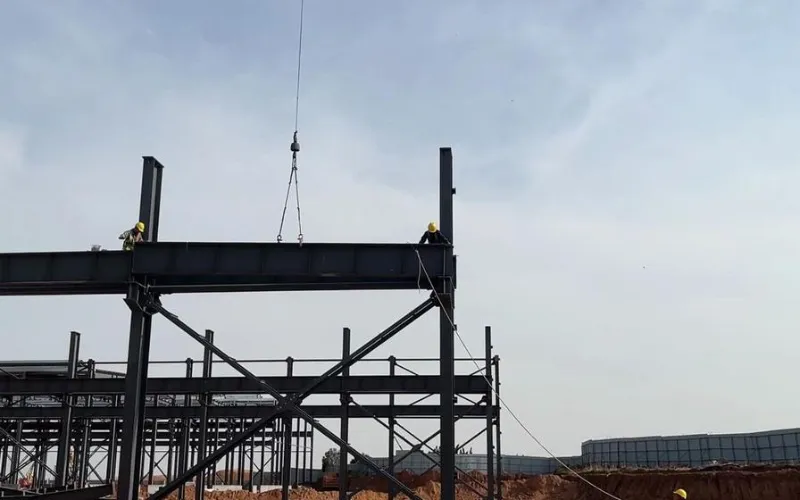

VII. פּריקאָשאַנז בעשאַס כייסינג

די הויפּט פּריקאָשאַנז זענען ווי גייט. ערשטער, צייכן די קרייַז סענטערלינעס אויף די באַזע טעלער פון די זייַל פֿיס און די סענטערלינעס פון די אַנקער באָלץ, און ריין אויס די שערן האָלעס אין די זייַל באַזע; נאָך די שטאָל זייַל איז אין שטעלע, סטרויערן זייַן הייך און פאַרשטייַפן די ניסלעך. רגע, נאָך די שטאָל שפאלטן אין איין געגנט זענען ערעקטעד, ינסטאַלירן די בונד ראַדז (קאַנעקטינג מיטגלידער), אַזוי צו ענשור די קוילעלדיק פעסטקייַט פון די שפאלטן און פאַרמייַדן זיי פון דיפאָרמינג ווען די שטאָל בימז זענען כויסטיד. צום סוף, כויסט די שטאָל בימז: פאַרבינדן פּערז פון בימז אין מיטן לופט און דורכפירן די ערשט טייטנינג פון די הויך-שטאַרקייַט באָלץ; דער ערשטער שטראַל זאָל זיין סיקיורד מיט פיר באָכער ווירעס צו פאַרמייַדן עס פון טילטינג צו איין זייַט.

VIII. שוועריקייטן אין ינסטאָלינג די קראַנע שטראַל סיסטעם

בעשאַס קאַנסטראַקשאַן, קראַנע בימז מוזן זיין אינסטאַלירן שטרענג פֿון די זייַל-ברייסט בוכטע, לויט די ספּעסאַפאַקיישאַנז. אַמאָל די ינטער-זייַל ברייסינג איז אינסטאַלירן און פארבונדן, עס פארמען אַ לעפיערעך סטאַביל ספּיישאַל סטיפנאַס אַפּאַראַט; ינסטאָלינג פון דעם בוכטע איז סאַפער און אויך ינשורז אַז די ירעקשאַן פון די קראַנע בימז טוט נישט ווירקן די ווערטיקאַליטי פון די שפאלטן. בעשאַס ינסטאַלירונג, שים פּלאַטעס זאָל זיין געשטעלט אונטער קראַנע בימז מיט גרויס סוף-אָפּטיילונג דיווייישאַנז; די שימס מוזן זיין וועלדעד אין פּלאַץ נאָך די קראַנע שטראַל סיסטעם איז אַדזשאַסטיד, און די בימז זאָל זיין אַליינד פּונקט קעגן די פאַר - באַשטימט פּאַזישאַנינג שורות. די ברייקינג סיסטעם זאָל זיין פאָרמאַלי קאָננעקטעד בלויז נאָך די קראַנע בימז זענען אַדזשאַסטיד און פאַרפעסטיקט. ווען די טאָרמאָז טעלער איז פארבונדן צו די קראַנע שטראַל מיט הויך-שטאַרקייַט באָלץ און צו די אַגזיליערי בינטל דורך וועלדינג, די סיקוואַנס איז וויכטיק: ערשטער פאַרבינדן די טאָרמאָז טעלער צו די קראַנע שטראַל מיט הויך-שטאַרקייַט באָלץ און דורכפירן די ערשט טייטנינג; דעמאָלט סטרויערן די אַגזיליערי בינטל, טאַק-וועלד עס צו די טאָרמאָז טעלער, און דורכפירן די לעצט טייטנינג פון די הויך-שטאַרקייַט באָלץ; לעסאָף, וועלד די טאָרמאָז טעלער צו די אַגזיליערי בינטל. ביידע די טייטנינג פון די הויך-שטאַרקייַט באָלץ און די וועלדינג פון די טאָרמאָז טעלער זאָל גיינ ווייַטער פון די צענטער פון יעדער טעלער צו ביידע עדזשאַז, אין סדר צו רעדוצירן ינערלעך דרוק אין די טעלער.

IX. סטאַקינג פון שטאָל קאַמפּאָונאַנץ

צו מאַכן ירעקשאַן גרינגער, שטאָל קאַמפּאָונאַנץ זאָל זיין סטאַקט אין אַ גלייַך וועג נאָך זיי אָנקומען אויף פּלאַץ. די פּרינסאַפּאַלז זענען: קאַמפּאָונאַנץ וואָס ערדזשאַנטלי דארף פֿאַר ירעקשאַן זאָל זיין סטאַקט גלייַך אויף פּלאַץ, נאָך די כייסטינג סיקוואַנס - די צו זיין כייסטיד ערשטער גיין אויף שפּיץ, און די צו זיין כייסט שפּעטער גיין אונטן; קאַמפּאָונאַנץ וואָס זענען נישט ערדזשאַנטלי דארף זאָל זיין טעמפּערעראַלי סטאָרד אַוועק פּלאַץ. ווען סטאַקינג, האַלטן שפאלטן און בימז באַזונדער, און אָנלייגן זיי דורך אַקס. די סטאָרידזש הויף זאָל זיין געראטן דורך דעזיגנייטיד פּערסאַנעל; קאַמפּאָונאַנץ זאָל זיין גערעכנט קעגן די צושטעלן רעקווירעמענץ און די עקספּרעס רשימה, און די רעקאָרדס זאָל זיין פיילד. ה-אָפּטיילונג מיטגלידער מוזן זיין סטאָרד אַפּרייט, קיינמאָל פלאַך. יעדער קאָמפּאָנענט מוזן זיין געשטיצט אויף בייַ מינדסטער צוויי פונקטן; די שטיצן ווייזט זאָל זיין ליגן בייַ וועגן איין-זיבעטער פון די שפּאַן פון די מיטגליד ענדס. ווען סטאַקינג אין לייַערס, ניט מער ווי דרייַ לייַערס זענען ערלויבט; געהילץ בלאַקס מוזן זיין געשטעלט ריכטיק צווישן לייַערס צו האַלטן זיי גלייַך, און די שטיצן פונקטן מוזן ייַנרייען ווערטיקלי.
